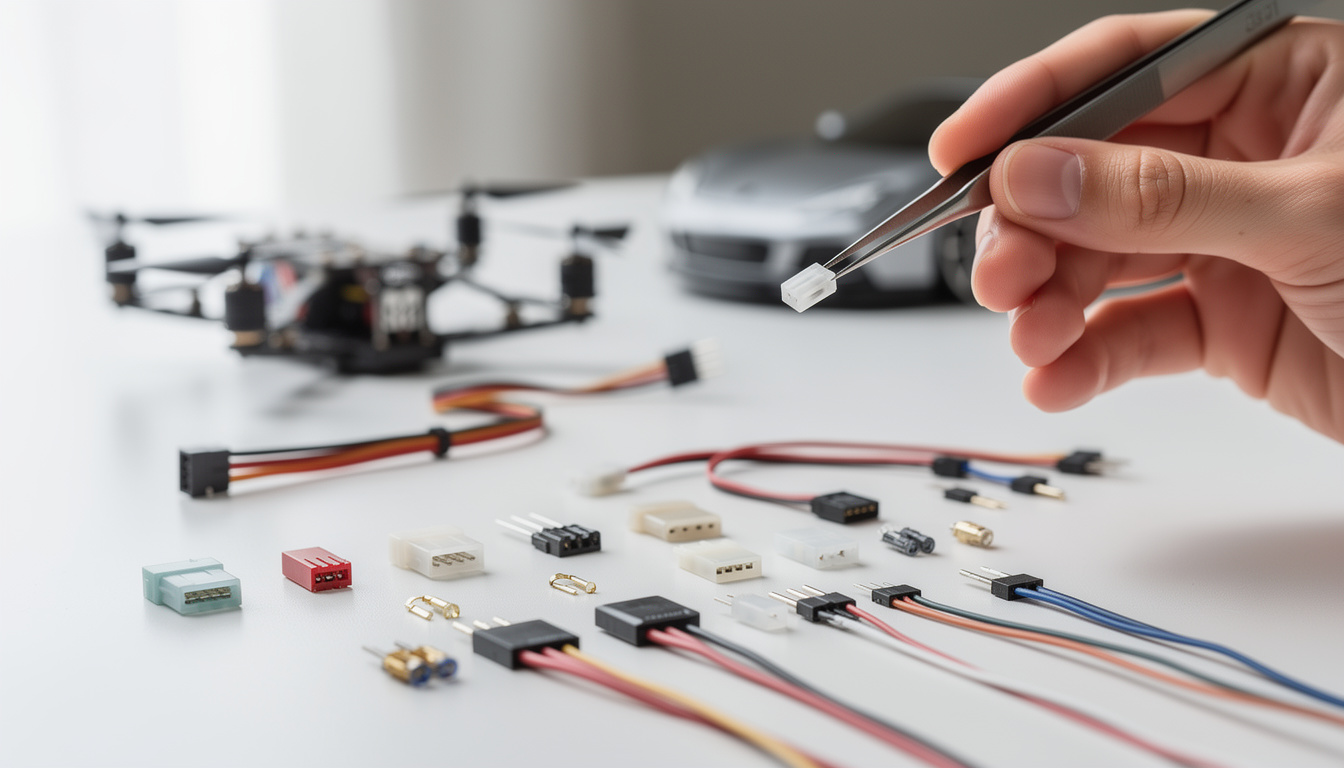

Micro connectique en modélisme RC : quels connecteurs choisir pour bien démarrer
Les décisions sur la connectique RC façonnent la performance et l’entretien des modèles. Préférer des standards répandus facilite l’approvisionnement et limite les dépenses.
Dans une logique méthodique, l’atelier d’essai d’Atelier Horizon RC privilégie les prises faciles à remplacer et à réparer pour réduire les temps d’immobilisation des voitures durant les runs.
Phrase-clé : choisir une connectique répandue est souvent le meilleur compromis entre fiabilité et coût.
Comparatif des connecteurs RC courants et leur usage (1/10 à 1/5)
Comparer les options permet de faire un choix adapté à la taille du modèle et au courant demandé. Les marques adoptent souvent un seul type de connectique pour leurs gammes, ce qui influence la compatibilité.
| Connecteur | Intensité typique | Usage courant | Avantage / Inconvénient |
|---|---|---|---|
| XT60 / XT90 | 60A / 90A | Voitures 1/10 à 1/6, batteries Lipo | Fiable, facile à souder / légèrement volumineux |
| EC3 / EC5 | 60A / 120A | Installations gourmandes, 1/8 brushless | Soudure protégée dans le boîtier / boîtier plus gros |
| IC5 | Jusqu’à 120A | Utilisé par plusieurs marques (Horizon Hobby, Arrma) | Performant mais parfois propriétaire / disponibilité variable |
| Traxxas ID (TRX) | Conçu pour les gammes Traxxas | Modèles Traxxas | Connectique propriétaire, changement coûteux |
| T-Dean / Deans | 50–100A | Accus et variateurs sur voitures et bateaux | Compact, courant acceptable / moins répandu que XT |
| Tamiya / BEC | <15A / 3–5A (BEC) | Petits accus, accessoires, récepteurs | Sûrs pour petites intensités / inadaptés aux fortes demandes |
Phrase-clé : la carte technique prime : choisir le connecteur en fonction du courant et de la disponibilité sur le marché.
Installation connectique et câblage modélisme : étapes pratiques pour un guide débutant
L’approche doit être méthodique : préparation, outillage approprié, puis contrôle. Une mauvaise installation détériore performances et sécurité.
Marc, au sein d’Atelier Horizon RC, a testé deux stratégies : acheter des adaptateurs pour chaque batterie ou standardiser les connecteurs en refaisant le câblage sur le variateur. Les tests montrent que souder proprement réduit les pertes et les faux contacts comparé à une chaîne d’adaptateurs.
Conseils pratiques :
- Vérifier l’intensité : dimensionner la section de câble selon le courant continu attendu.
- Préparer la soudure : utiliser fer à température stable et flux adapté pour éviter ponts et surchauffe.
- Isoler correctement : gaine thermo-rétractable et collage pour résistance mécanique.
- Tester avant usage : contrôle de continuité et essai sous charge faible.
- Considérer le variateur : changer la fiche sur l’ESC est souvent plus économique que modifier toutes les batteries.
Phrase-clé : privilégier une soudure soignée plutôt que des adaptateurs empilés limite pertes et risques.
Pour approfondir la technique de soudure et voir des démonstrations pas à pas :
Phrase-clé : la qualité du câblage modélisme se vérifie au banc d’essai et à la répétabilité des runs.
Micro connectique, servos et signaux : tout sur le servo micro, l’équilibrage et les antennes
La micro connectique ne concerne pas que l’alimentation : les signaux et l’équilibrage sont tout aussi stratégiques pour la fiabilité.
Les prises servo (Futaba, JR) restent le standard pour raccorder récepteur et servomoteurs. Les petites installations adoptent des BEC pré-câblés pour alimenter le récepteur, alors que la prise d’équilibrage LiPo est indispensable pour un chargement sûr et contrôlé.
Exemple concret : sur un buggy 1/8, un déséquilibre de cellules non détecté a provoqué une chute de puissance lors d’une course locale. L’utilisation systématique de la prise d’équilibrage a permis d’éviter la récurrence et de prolonger la durée de vie des packs.
Phrase-clé : un bon câblage pour les signaux est aussi critique que la puissance, surtout pour les servo micro et la radio.
Budget et stratégie batterie modélisme : standardiser pour démarrer modélisme sans se ruiner
Le budget batterie peut représenter une part importante des coûts d’entrée. Standardiser le format et la connectique réduit les achats doublons et facilite les remplacements.
Économiquement, il est souvent préférable de modifier le connecteur sur l’ESC plutôt que de racheter plusieurs packs. Les connectiques propriétaires peuvent coûter jusqu’à 30 à 50% de plus et être difficiles à trouver hors réseaux spécialisés.
Attention garantie : changer la fiche d’origine d’une batterie peut entraîner la perte de la garantie. Il est recommandé de consulter les conditions du fabricant et, si nécessaire, de confier l’opération à un professionnel pour préserver la sécurité et la conformité.
Phrase-clé : standardiser les batteries optimise les coûts et la logistique, à condition de respecter les garanties et la sécurité.
Checklist rapide pour bien commencer :
- Identifier les connecteurs utilisés par chaque modèle (référence et intensité).
- Choisir un standard commun selon l’usage (XT60/XT90/EC5 pour la majorité).
- Prévoir outillage : fer, flux, gaine thermo, multimètre.
- Décider : adapter via adaptateur ou refaire la connectique sur l’ESC.
- Documenter chaque modification pour la garantie et la maintenance.
Quels connecteurs privilégier pour débuter en modélisme RC ?
Pour un débutant, les connecteurs XT (XT60/XT90) et EC (EC3/EC5) offrent un bon compromis entre disponibilité et performance. Ils couvrent la plupart des besoins des modèles 1/10 à 1/6 et sont faciles à souder.
Utiliser des adaptateurs ou souder une nouvelle fiche : que choisir ?
La soudure directe limite les pertes de tension et les faux contacts. Les adaptateurs restent pratiques à court terme mais ajoutent une résistance et un point de défaillance supplémentaire. Pour une solution durable, privilégier la soudure propre par un technicien qualifié.
La modification de la fiche annule-t-elle toujours la garantie ?
Dans de nombreux cas, modifier la fiche d’origine peut entraîner la perte de la garantie. Il est impératif de consulter les conditions du fabricant et, si nécessaire, demander un avis en boutique avant toute modification.
La prise d’équilibrage est-elle obligatoire pour les LiPo ?
Oui pour la sécurité et la longévité : la prise d’équilibrage permet au chargeur de contrôler chaque cellule et d’éviter les écarts de tension pouvant endommager la batterie ou entraîner des risques thermiques.
